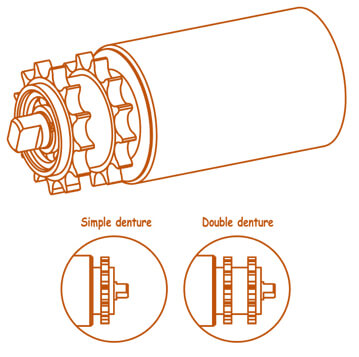

Rouleaux commandés

Type RCS et RCW, type RCU, type RCV et RCY

    Rouleaux commandés - MSETCaractéristiques

    • Roulements  normalisés
    • Embouts tôle acier
    • Finition : acier brut et zingué
    • – 20°C < T < + 80°C
    • Capacité : – 20 % de la version standard



    Téléchargements

    Télécharger la fiche technique sur les Rouleaux commandés
    Télécharger la fiche technique sur l’exécution d’axes



    Type RCS et Type RCW :

    AxeDiamètre tubeDescriptif
    Ø 1550×2 – 60×2 – 63,5×2,9 – 70×2Pignon simple ou double : 13 dents au pas de 12,7



    Type RCU :

    AxeDiamètre tubeDescriptif
    Ø 2070×2,9 – 89,32Pignon simple ou double : 13 dents au pas de 15,875, 15 dents au pas de 15,875



    Type RCV et Type RCY :

    AxeDiamètre tubeDescriptif
    Ø 25 ou 30133×4 – 159×4Pignon simple ou double : 17 dents au pas de 19,05
