Rouleaux mines

Type : RAY

Rouleaux mines - MSETCaractéristiques

  • Roulements protégés par joint à lèvre
  • Embouts tôle acier
  • Finition : acier brut, inox et zingué
  • – 20°C < T < + 60°C





Axe et roulement Diamètre tube
20/6204 55×5 – 63,5×2,9 – 70×2,9 – 80×2,9 – 89×3 – 102×3,6 – 108×3,6 – 133×4
25/6305 et 30/6206  70×5 – 89×3 – 102×3,6 – 108×3,6 – 133×4 – 159×4

Type RAY :

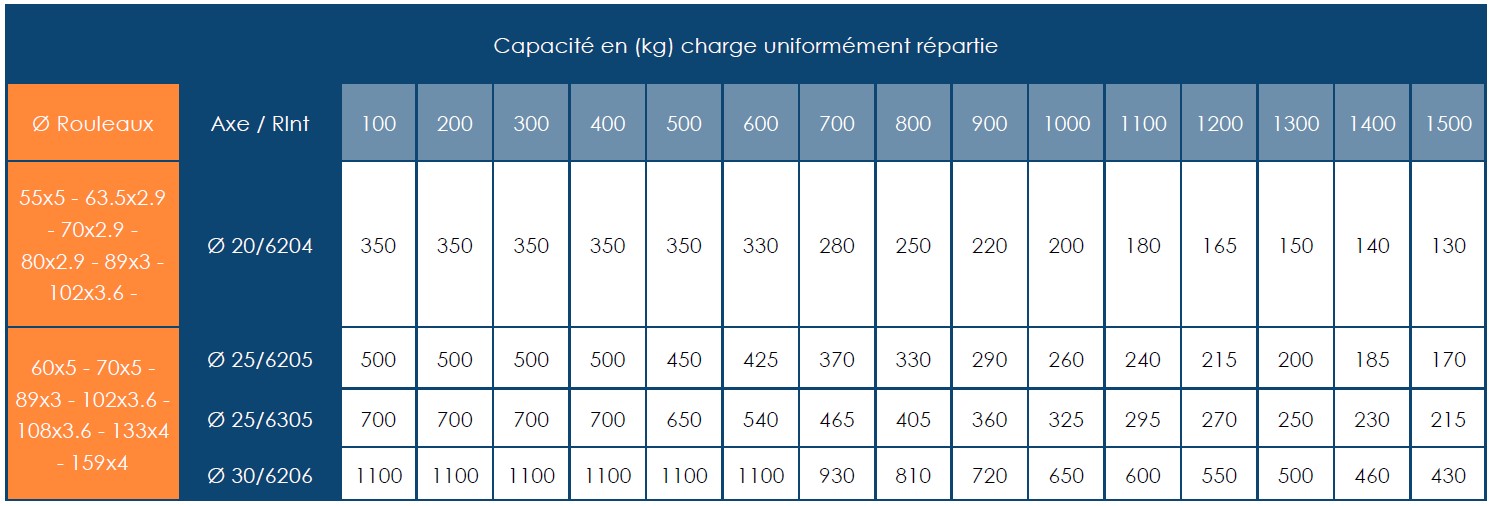

Capacités en (kg) charge uniformément répartie
Axe  \   LG 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
20/6204  350 350 350 350 350 330 280 250 220 200 180 165 150 140 130
25/6305 700 700 700 700 650 540 465 405 360 325 295 270 250 230 215
30/6206 1100 1100 1100 1100 1100 1100 930 810 720 650 600 550 500 460 430

Téléchargement :

pdfTélécharger la fiche technique
