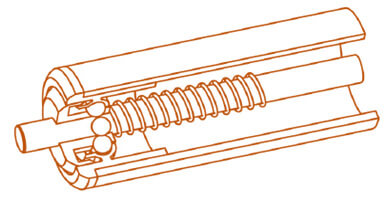

Caractéristiques :
- Roulements équipés de cages à billes
- Embouts polypropylène
- Finition : axe et billes acier brut ou inox
- Possibilités : tube acier ou inox
- – 20°C < T < + 60°C
Téléchargements
Télécharger la fiche technique sur les Exécutions d’axes
Type RPC

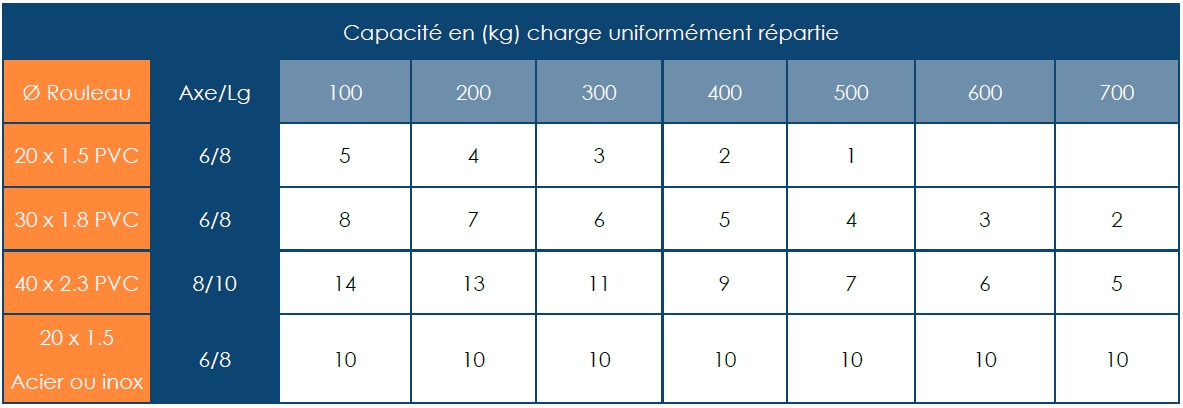

Capacités en (kg) charge uniformément répartie | ||||||||
---|---|---|---|---|---|---|---|---|
Ø Rouleaux | Axe \ LG | 100 | 200 | 300 | 400 | 500 | 600 | 700 |
20 x 1,5 tube acier |
6 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
8 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
20 PVC | 6 | 5 | 4 | 3 | 2 | 1 | ||
8 | 5 | 4 | 3 | 2 | 1 | |||
30 PVC | 6 | 8 | 7 | 6 | 5 | 4 | 3 | 2 |
8 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | |
40 PVC | 8 | 14 | 13 | 11 | 9 | 7 | 6 | 5 |
10 | 14 | 13 | 11 | 9 | 7 | 6 | 5 |
Remarque : Possibilité version économique, embouts à billes jointives
Téléchargement
Télécharger la fiche technique
Type RPG

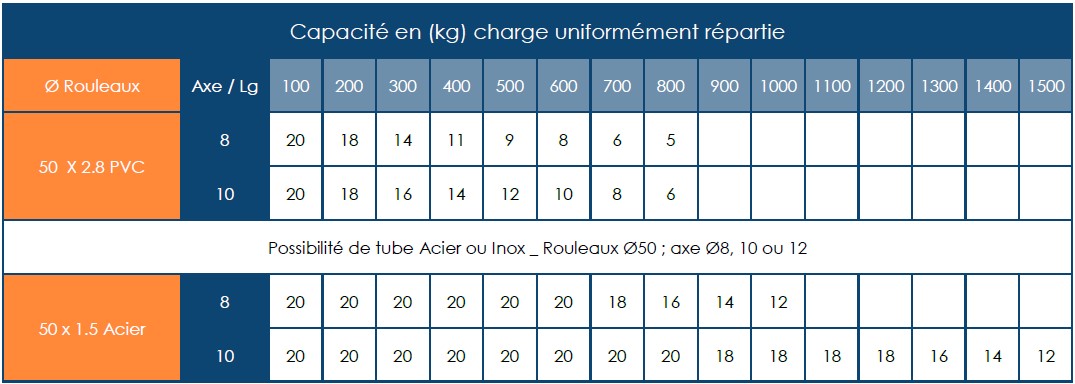

Capacités en (kg) charge uniformément répartie | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ø Rouleaux | Axe \ LG | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 |
50 x 1,5 acier |
8 | 20 | 20 | 20 | 20 | 20 | 20 | 18 | 16 | 14 | 12 | |||||
10 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 18 | 18 | 18 | 18 | 16 | 14 | 12 | |
50 PVC | 8 | 20 | 18 | 14 | 11 | 9 | 8 | 6 | 5 | |||||||
10 | 20 | 18 | 16 | 14 | 12 | 10 | 8 | 6 |
Remarque : Roulements à double rangées de billes
Stock longueurs 300,400,500,600 et 700
